高耐食性封孔アルマイト
アルマイト皮膜の耐食性向上を目指し、封孔処理に着目。独自の処理法を開発、実用化しました。クラックレスアルマイトにも対応しています。
耐食性試験結果
アルカリ滴下試験 (JIS H 8681-1)
| 高耐食性封孔品 （膜厚：21.1 μm） |
従来封孔品 （膜厚：19.1 μm） |
|
|---|---|---|
| 耐食性 | 120 秒 以上 | 90 秒 |
| 比耐食性 | 5.7 秒 以上/μm | 4.7 秒/μm |

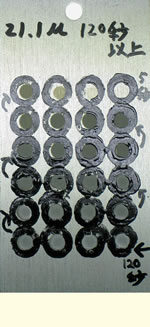

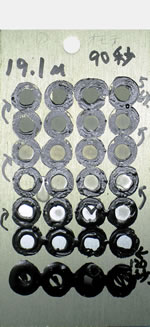

| 試験品写真 |  |
 |
キャス試験 (JIS H 8681-2)
レイティングナンバーによる評価
| 高耐食性封孔品 （膜厚：21.2 μm） |
従来封孔品 （膜厚：19.8 μm） |
|
|---|---|---|
| 24時間 | 9.8 | 9.3 |
| 48時間 | 9.5 | 8 |
| 96時間 | 9.3 | 7 |

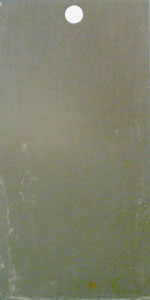

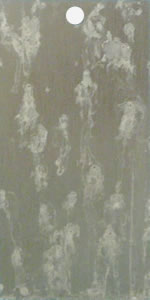

| 試験品写真 （48時間） |
 |
 |
